| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | JUSHIEN |
| Сертификация: | CE Certification&GB/T19001-2016 idt ISO9001:2015 Standard |
| Номер модели: | VGB-6-III |
| Количество мин заказа: | 1 |
| Время доставки: | 20-30 рабочих дней |
| Условия оплаты: | 30% депозита + 70% T/T перед отправкой, T/T |
| Поставка способности: | 30 комплектов в месяц |
| Давление газа на входе: | 00,5-0,7 МПа | Содержание кислорода: | ≤0.1ppm |
|---|---|---|---|
| Контроль влажности: | ≤0.1ppm | Вакуумный насос: | Вакуумный насос без масла |
| Рабочая температура: | ≤30℃ | Давление вакуума: | ≤-0,1 МПа |
| Тариф утечки: | ≤ 0,001%vol /h | ||
| Выделить: | Двухсторонняя газовая перчатка с инертным газом,Внутренняя газовая перчатка с инертным газом длиной 360 мм |
||

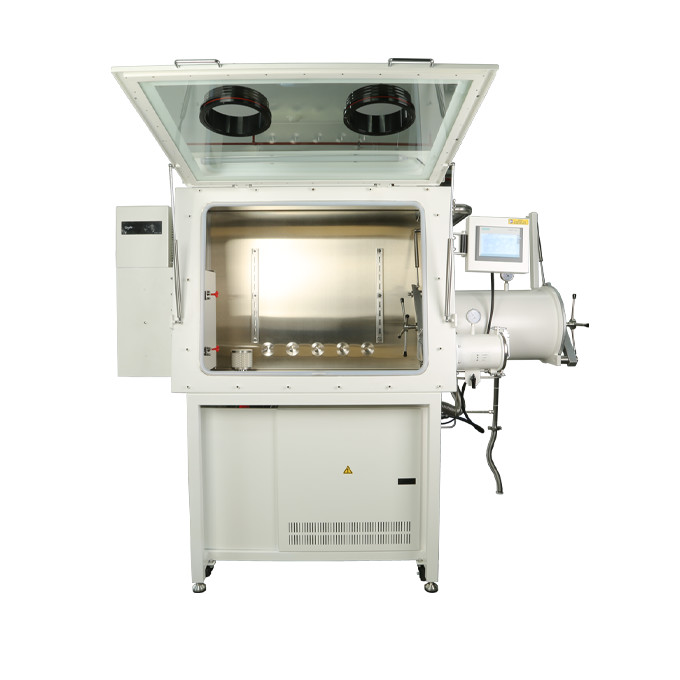

Double-sided single-unit double-station single-control circulation system glove box length x width x height = 1220 x 1000 x 900mm single-section standard single-station double-sided symmetrical glove box, двойная работа, стандартная наклонная рабочая поверхность.
Управление ПЛК и работа с сенсорным экраном: максимизируйте работу искусственного интеллекта и улучшайте пользовательский опыт.
Полностью автоматическая большая переходная камера автоматическая выхлопная и воздухонаполнительная система: пользователям нужно только работать на сенсорном экране, чтобы завершить его, что удобно и быстро.
Независимый кабинет управления с встроенной интегрированной системой очистки: при этом сокращается пространство, занимаемое оборудованием, его легко перемещать и заменять. The system is equipped with a 5 kg large-capacity organic solvent adsorption system (customizable project) and a large-capacity professional-grade water and oxygen purification column adsorption systemВ стандартных условиях (т.е. постоянная температура 200°C, 1 стандартное атмосферное давление, 65% относительная влажность, 99.999% источник инертного газа), показатель кислорода в воде может быть менее 1 ppm, а при нормальных условиях показатель кислорода в воде может достигать менее 0,1 ppm.
Структурные особенности
Входная дверь имеет открываемое стекло: оператору очень удобно выносить большие предметы в любое время.
| Имя | Серийный номер | Конфигурация | единица | количество | Производитель/бренд | Примечание |
|
хозяин
Хочу
совпадение
Место
|
1 | Кабинет | башня | 1 | 304 из нержавеющей стали толщина 3 мм | |
| 2 | Переходная кабина | набор | 1 | 304 из нержавеющей стали | ||
| 3 | Система управления | набор | 1 | Немецкие SIEMENS, электронные устройства ABB и т.д. | Импортируемая сборка | |
| 4 | Система циркуляции (включая систему очистки и регенерации) | набор | 1 | BASF из Германии, очистные материалы UOP из США, клапаны Boya из Германии | Импортируемая сборка | |
| 5 | система отображения | набор | 1 | SIEMENS, Германия | первоначальный импортный | |
| 6 | Перчатки | пары | 1 | ПИЕРКАНСША | первоначальный импортный | |
| 7 | Интерфейс трубопровода | набор | 1 | |||
| 8 | Дальномер | набор | 1 | Вика, Германия | первоначальный импортный | |
| 9 | Анализатор воды | башня | 1 | Мишель, Великобритания | первоначальный импортный | |
| 10 | Анализатор кислорода | башня | 1 | Немецкий ОЭМ | первоначальный импортный | |
| 11 | Вакуумный насос | башня | 1 | Британский ЭдвардсRV-12 | первоначальный импортный | |
| 12 | Автоматическая очистка | набор | 1 | |||
| 13 | Высокий предел кислорода автоматическая звуковая и световая сигнализация | набор | 1 | |||
| 14 | Система адсорбции растворителя | набор | 1 | (Проект по индивидуальному заказу) | ||
| 15 | Открытие входной двери | набор | 1 | |||
| 16 | Автоматическое управление вытяжкой и заправкой воздуха в большой переходной камере | набор | 1 | Немецкий клапан Боя | Импортируемая сборка |
Другие конфигурации
| Имя | Серийный номер | Конфигурация | единица | количество | Производитель/бренд | Примечание |
|
Это...
Оставайся.
совпадение
Место
|
1 | Переходный контейнер с движущейся скользкой рельсой | набор | 1 | Тайваньский Хивин | |
| 2 | Коннектор для воздушных труб ПУ | набор | 1 | AirTac Тайвань | ||
| 3 | Компоненты из силиконовых уплотнителей | набор | 1 | Внутренние | ||
| 4 | Фитинги из нержавеющей стали | набор | 1 | Внутренние | ||
| 5 | Трубы из высокоточной стали из нержавеющей стали | набор | 1 | Внутренние | ||
| 6 | Медная трубка высокоточной прочности | набор | 1 | Внутренние | ||
| 7 | Трубы гофрированные | набор | 1 | Внутренние | ||
| 8 | Кастеры | набор | 1 | Корейский кастер Fuma | импорт |
1Коробка.
1.1Размер коробки: длина х ширина х высота = 1220 х 1000 х 900 мм.
1.2Материал: вся конструкция из нержавеющей стали (SUS 304), толщина 3 мм.
1.3Открытие перчатки: диаметр 220 мм, изготовлено из твердого алюминиевого сплава, обработанного антикоррозионно.
1.4Перчатки: американские перчатки PIERCAN, диаметр перчатки 8 дюймов, толщина 0,4 мм, бутиловый каучук.
1.5Окно: рабочая поверхность наклонена и изготовлена из 10 мм безопасного закаленного стекла.Переднее окно крепится специально настроенным сверхпрочным уплотнительным кольцом и принимает структуру открытия входной двери.
1.6Определенное положительное и отрицательное давление (от 12 до 12 мбар) может поддерживаться во время использования.
1.7Шкаф оснащен энергосберегающими лампами и антирефлекторными материалами, которые обеспечивают мягкий свет и предотвращают усталость зрения.
1.8В коробке предустановлена многостворчатая панель подключения (снабжение: 220V±10% 50Hz±10%).
1.9Коробка оснащена 5 стандартными интерфейсами KF-40 для легкого доступа к жидкостям, газам, сигналам и т.д.
1.10Внутри коробки установлена висячая доска для хранения.
1.11. Подвеска: с катушками, высота 914 мм. Катушки выполняют функции выравнивания, перемещения и закрепления.
1.12. Скорость утечки: ≤ 0,05 воль%/ч. Согласно стандарту ISO 10648-2, показатели четко указаны:
Часовая скорость утечки герметизированной коробки с контролируемой инертной атмосферой ≤ 5 ×
2Переходный кабинет.
Большая переходная кабина:
2.1Форма: цилиндрическая (304 нержавеющая сталь), соединенная с перчаток, с ручным и автоматическим управлением вытяжкой и пополнением воздуха.
2.2Размер: внутренний диаметр 360 мм, длина большой переходной кабины 600 мм (правая сторона работы), метод открытия газовой пружины, с раздвижной палицей в переходной кабине.
2.3Большая переходная ложка: нержавеющая сталь 230 мм × 595 мм, может свободно перемещаться влево и вправо, и расширенная глубина 361 мм.
2.4. степень вакуума: ≤-0,1MPa (большой переходный резервуар требует вакуума с дисплеем), вакуумный датчик использует немецкий Wika.
Небольшая переходная кабина:
2.5Форма: цилиндрическая (304 нержавеющая сталь), соединенная с перчаток, управляемая ручным клапаном.
2.6. Размеры: внутренний диаметр Ф155mm×320mm, метод зажима одной ручки.
2.7. степень вакуума: ≤-0,1MPa (небольшая переходная кабина требует вакуумного насоса с дисплеем), вакуумный датчик давления немецкий Wika.
3Система управления
3.1Режим: включает в себя функции самодиагностики, отключения, самозапуска, регулирования давления и адаптивных функций.Управление вакуумной камерой принимает LCD дисплейУправляющий блок использует немецкий сенсорный экран SIEMENS, а меню работы можно выбрать: китайский/английский.
3.2Контроль давления: Контроль давления коробки и переходной камеры на определенном заданном значении.
3.3Педаль ноги: может регулировать давление перчаток и облегчать работу.
4Система очистки циркуляции
4.1Умение очистки: вода и кислород < 1 ppm.
4.2Устройство регулировки: посредством регулировки PLC сенсорного типа (нагрев, пылесосывание, очистка, регенерация) весь процесс не требует контроля человека.
4.3Рабочий газ: N2 или Ar (циркуляция газа).
4.5- циркуляционный вентилятор: импортируемый высокоскоростной вентилятор с переменной частотой из Elektror, Германия, пропускная способность 0-80m3/h, микропроцессор, проверенное давлением устройство из нержавеющей стали.
4.6Однослойная колонна очистки: немецкий дезоксигенирующий материал BASF, американский UOP высокоэффективный водопоглощающий материал, включающий 5 кг дезоксигенирующего материала, 60 л дезоксигенирующего материала,5 кг материала для обезвоживания, и 2 кг обезвоживания.
4.7. очистительный клапан: полностью автоматический электропневматический клапан. модульная конструкция.
4.8Фильтр: используйте высокоэффективный фильтр с размером пор 0,3 мкм, соответствующий стандарту HEPA.
5Регенерационная система.
Используется для очистки системы для повторного использования и активации; для регенерации требуется смесь N2/H2 или Ar/H2, в которой на H2 приходится 5-10%.
6. Система отображения
Устройство управления использует немецкий сенсорный экран SIEMENS, меню работы: китайский/английский.
7. Вакуумная система
Автоматическая газоуправляемая электропластировка; вакуумный насос использует вакуумный насос RV12 британского производства Edwards.и может контролироваться отдельно в любое время. (необязательное оборудование)
Конфигурация выбора перчаток и основные технические показатели
1Анализатор воды
1.1Диапазон: 0-1000ppm.
1.2Ошибка: ± 1% ppm.
1.3Окружающая среда: -10°C - 50°C
1.4Дисплей: Дисплей под управлением PLC.
1.5Особенно для таких пользователей, как производство литийных батарей и металлические органические, он может быть очищен и повторно использован, избегая проблемы сброса после одного загрязнения.
2. Анализатор кислорода
2.1Диапазон: 0-1000ppm.
2.2Ошибка: ± 1% ppm.
2.3Окружающая среда: -10°C - 50°C
2.4Дисплей: Дисплей под управлением PLC.
2.5Использование датчиков ZrO2 позволяет избежать проблемы короткого срока службы топливных элементов и невозможности их подвержения воздействию воздуха.
1Чистый вес перчаток (кг): 570 кг.
2Чистые размеры перчаток (мм): длина × ширина × высота = 2010 x 1266 x 1860.
3Общая мощность оборудования: 0,8 кВт.
4Внутренняя розетка обеспечивает мощность в КВт: 2,5 КВт.
