| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | JUSHIEN |
| Сертификация: | CE Certification&GB/T19001-2016 idt ISO9001:2015 Standard |
| Номер модели: | VGB-6-II ((тип холодильника) |
| Количество мин заказа: | 1 |
| Время доставки: | 20-30 дней работы |
| Условия оплаты: | 30% депозита + 70% T/T до отправки, T/T |
| Поставка способности: | 30 комплектов в месяц |
| Давление газа на входе: | 00,5-0,7 МПа | Содержание кислорода: | ≤0.1ppm |
|---|---|---|---|
| Контроль влажности: | ≤0.1ppm | Вакуумный насос: | Вакуумный насос без масла |
| Операционная температура: | ≤30℃ | Давление вакуума: | ≤-0,1 МПа |
| Тариф утечки: | ≤ 0,001%vol /h | ||
| Выделить: | Однокамерная шкатулка для перчаток,Рядовой шкатулка,Сборник для перчаток VGB-6 |
||

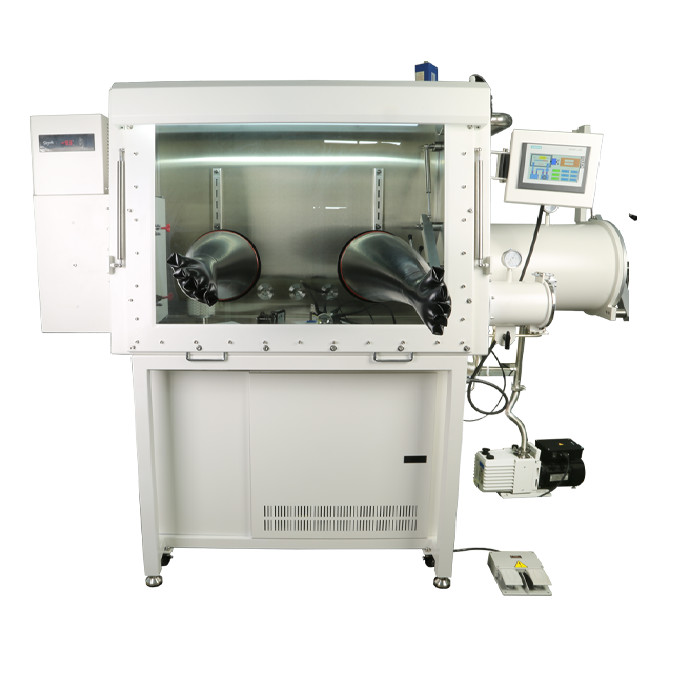

VGB-6 (модель холодильника) - это ящик для работы с инертным газом с встроенным холодильником. Ящик может сделать воду и кислород в камере меньше 1ppm путем закачки воздуха и пополнения инертного газа,сделать экспериментальную среду более чистой; весь комплект оборудования имеет разумную конструкцию и простую и удобную эксплуатацию; коробка оснащена независимым холодильным модулем объемом 35 л,температура может быть снижена до минус 13 градусов по Цельсию, он не занимает внутреннее пространство и контролируется самостоятельно.
Внутреннее эффективное рабочее пространство составляет длину х ширину х высоту = 1220 x 780 x 900 мм. Односекционная стандартная одностанционная перчатка, односторонняя работа, стандартная наклонная рабочая поверхность.
Особенности
1Стандартная высокоэффективная система очистки воды и кислорода: высокопроизводительная профессиональная система адсорбции колоны очистки воды и кислорода,который может быстро очистить экспериментальную среду внутри перчатокПри стандартных условиях, т.е. постоянной температуре 20°С, стандартном атмосферном давлении, относительной влажности 65% и инертном источнике газа 99,999%,индекс кислорода в воде менее 1 ppmПри нормальных обстоятельствах показатель кислорода в воде может достигать менее 0,1 ppm;
2. Открываемое стекло: оператору очень удобно в любой момент вынимать увеличенные объекты;
3Большая переходная камера имеет функцию автоматического вытяжения воздуха и пополнения воздуха: the operator can choose manual point control or automatic control to perform the air extraction and air replenishment functions of the large transition chamber according to the prompts on the touch screen;
4- регулируемая встроенная поднос: оператор может регулировать высоту подноса вверх и вниз по мере необходимости;
5Контроль температуры добавляется в систему очистки воды и кислорода;
5.1 Своевременное и эффективное обеспечение оптимальной температуры понижения воды и материалов регенерации кислорода для достижения наилучшего эффекта очистки и адсорбирования воды и кислорода;
5.2 значительно продлевать срок службы материалов для регенерации воды и кислорода;
6. Полный набор высокоэффективных высоковакуумных мельниц типа KF с быстрым интерфейсом является стандартным;
6.1 Для соединения трубопроводов высокого давления используются высокоточные и быстрые мельницы KF, которые имеют чрезвычайно высокую герметичность и практически не имеют проблем с утечкой.Ремонт и замена сами;
7. Электрический шкаф управления принимает: независимую разделенную подвижную структуру;
7.1Электрические компоненты интегрированы в независимый шкаф управления, который можно перемещать по желанию, а обслуживание и замена деталей просты.Клиенты могут выполнять техническое обслуживание и замену сами;
7.2. Легко наблюдать направление газопровода. Он принимает высокоточное и быстрое соединение газопровода высокого давления KF,который имеет чрезвычайно высокую герметичность и практически не имеет проблем с утечкамиКлиенты могут подключаться, ремонтировать и заменять сами.
7.3. Низкие затраты на рабочую силу, послепродажное обслуживание и стоимость обслуживания;
7.4. разумное внутреннее пространство, может быть установлено с крупномощными адсорбционными материалами и аксессуарами, такими как многофункциональные адсорбционные цилиндры;
7.5Это обычный продукт с быстрой доставкой и высокой стоимостью;
8. настраиваемая конфигурация проекта системы адсорбции органических растворителей, как показано на рисунке, использует раствор фильтрации воздуха и интеграции органических растворителей;
8.1. Замена и установка просты. Клиенты могут заменить его сами. Легко проверить цвет адсорбционного материала, чтобы определить, стоит ли его заменить.Ящик для перчаток не должен перестать работать..
8.2. Низкие затраты на рабочую силу, затраты на обработку, послепродажное обслуживание и стоимость обслуживания;
8.3. Малый размер, в основном не занимает места, может быть наложен для использования;
8.4Вес адсорбционного материала может быть изменен, каждая независимая полость может быть загружена 1,3-1,5 кг адсорбционного материала;
8.5. непосредственно участвует в циркуляции газа, с высокой эффективностью очистки и адсорбции;
8.6Можно смешивать и добавлять несколько слоев адсорбционных материалов.

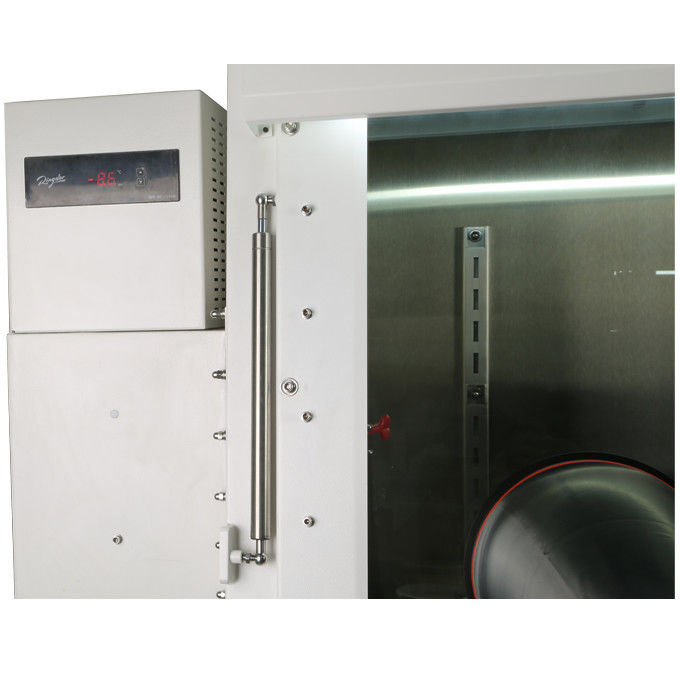

9. оборудован холодильником с низкой температурой -13°C:
9.1Температуру можно регулировать от 0 до 13 °C;
9.2Холодильник работает самостоятельно, чтобы не повлиять на напряжение шкафы для перчаток.
9.3Внешний холодильник не занимает внутреннего пространства шкафчики.
Высокие показатели
1Управление ПЛК и работа с сенсорным экраном: реализация искусственного интеллекта в максимальной степени.
2Полностью автоматическая большая переходная камера автоматическая система перекачки и пополнения: просто управляйте ею на сенсорном экране.
3Интегрированная система очистки внутри независимого кабинета управления: при этом уменьшается пространство, занимаемое оборудованием, его легко перемещать и заменять.Он имеет встроенную систему адсорбции органических растворителей большой емкости 5 кг (проект на заказ) и профессиональную систему адсорбции колоны очистки воды и кислорода большой емкостиПри стандартных условиях, то есть постоянной температуре 200°С, стандартном атмосферном давлении, относительной влажности 65%,и источник инертного газа 990,999%, показатель кислорода в воде менее 1 ppm. При нормальных условиях показатель кислорода в воде может достигать менее 0,1 ppm.
Структурные особенности

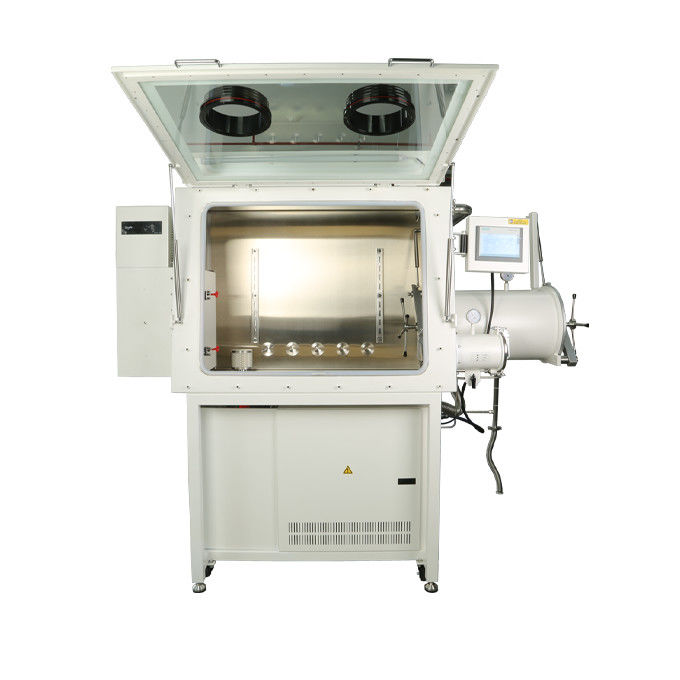

Входная дверь имеет открываемое стекло: оператору очень удобно выносить большие предметы в любое время.
основная конфигурация
| Имя | Серийный номер | Конфигурация | единица | количество | Производитель/бренд | Примечание |
|
хозяин
Хочу
совпадение
Место
|
1 | Кабинет | башня | 1 | 304 из нержавеющей стали толщина 3 мм | |
| 2 | Переходная кабина | набор | 1 | 304 из нержавеющей стали | ||
| 3 | Система управления | набор | 1 | Немецкие SIEMENS, электронные устройства ABB и т.д. | Импортируемая сборка | |
| 4 | Система циркуляции (включая систему очистки и регенерации) | набор | 1 | BASF из Германии, очистные материалы UOP из США, клапаны Boya из Германии | Импортируемая сборка | |
| 5 | система отображения | набор | 1 | SIEMENS, Германия | первоначальный импортный | |
| 6 | Перчатки | пары | 1 | ПИЕРКАНСША | первоначальный импортный | |
| 7 | Интерфейс трубопровода | набор | 1 | |||
| 8 | Дальномер | набор | 1 | Вика, Германия | первоначальный импортный | |
| 9 | Анализатор воды | башня | 1 | Мишель, Великобритания | первоначальный импортный | |
| 10 | Анализатор кислорода | башня | 1 | Немецкий ОЭМ | первоначальный импортный | |
| 11 | Вакуумный насос | башня | 1 | Британский ЭдвардсRV-12 | первоначальный импортный | |
| 12 | Автоматическая очистка | набор | 1 | |||
| 13 | Высокий предел кислорода автоматическая звуковая и световая сигнализация | набор | 1 | |||
| 14 | Система адсорбции растворителя | набор | 1 | (Проект по индивидуальному заказу) | ||
| 15 | Открытие входной двери | набор | 1 | |||
| 16 | Автоматическое управление вытяжкой и заправкой воздуха в большой переходной камере | набор | 1 | Немецкий клапан Боя | Импортируемая сборка | |
| 17 | Интегрированная система холодильника | набор | 1 | Собрание JUSHIEN |
Другие конфигурации
| Имя | Серийный номер | Конфигурация | единица | количество | Производитель/бренд | Примечание |
|
Это...
Оставайся.
совпадение
Место
|
1 | Переходный контейнер с движущейся скользкой рельсой | набор | 1 | Тайваньский Хивин | |
| 2 | Коннектор для воздушных труб ПУ | набор | 1 | AirTac Тайвань | ||
| 3 | Компоненты из силиконовых уплотнителей | набор | 1 | Внутренние | ||
| 4 | Фитинги из нержавеющей стали | набор | 1 | Внутренние | ||
| 5 | Трубы из высокоточной стали из нержавеющей стали | набор | 1 | Внутренние | ||
| 6 | Медная трубка высокоточной прочности | набор | 1 | Внутренние | ||
| 7 | Трубы гофрированные | набор | 1 | Внутренние | ||
| 8 | Кастеры | набор | 1 | Корейский кастер Fuma | импорт |
Технические параметры
1Коробка.
1.1Размер коробки: длина x ширина x высота = 1220 x 780 x 900 мм.
1.2Материал: вся конструкция из нержавеющей стали (SUS 304), толщина 3 мм.
1.3Открытие перчатки: диаметр 220 мм, изготовлено из твердого алюминиевого сплава, обработанного антикоррозионно.
1.4Перчатки: американские перчатки PIERCAN, диаметр перчатки 8 дюймов, толщина 0,4 мм, бутиловый каучук.
1.5Окно: рабочая поверхность наклонена и изготовлена из 10 мм безопасного закаленного стекла.Переднее окно крепится специально настроенным сверхпрочным уплотнительным кольцом и принимает структуру открытия входной двери.
1.6Определенное положительное и отрицательное давление (от 12 до 12 мбар) может поддерживаться во время использования.
1.7Шкаф оснащен энергосберегающими лампами и антирефлекторными материалами, которые обеспечивают мягкий свет и предотвращают усталость зрения.
1.8В коробке предустановлена многостворчатая панель подключения (снабжение: 220V±10% 50Hz±10%).
1.9Пять стандартных интерфейсов KF-40 установлены на задней панели коробки для облегчения доступа жидкостей, газов, сигналов и т.д.
1.10В коробке есть два слоя плат для хранения, которые можно регулировать вверх и вниз.
1.11. Подвеска: с катушками, высота 914 мм. Катушки выполняют функции выравнивания, перемещения и закрепления.
1.12. Скорость утечки: ≤ 0,05 воль%/ч. Согласно стандарту ISO 10648-2, показатели четко указаны:
Часовая скорость утечки герметизированной коробки с контролируемой инертной атмосферой ≤ 5 ×

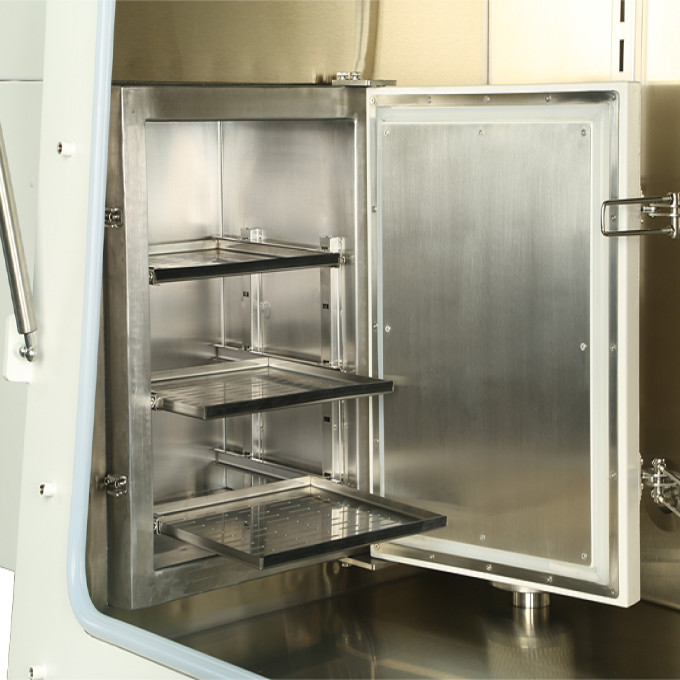

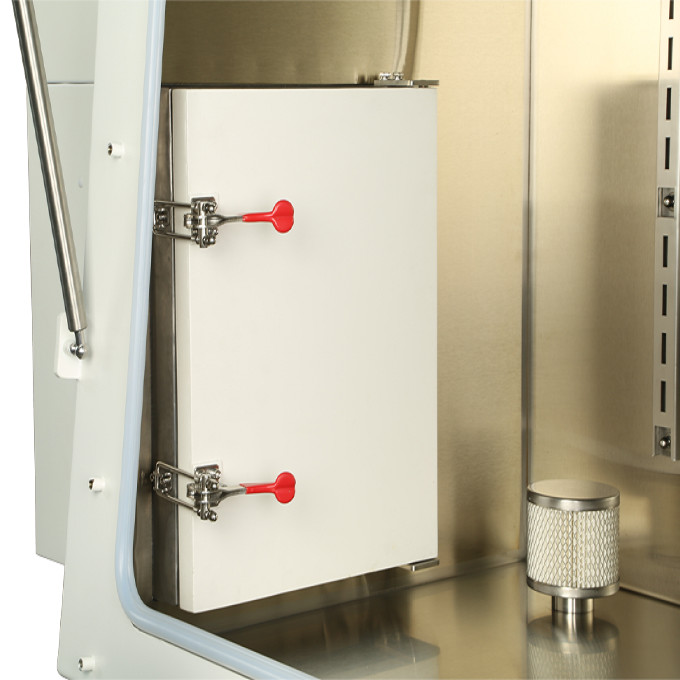

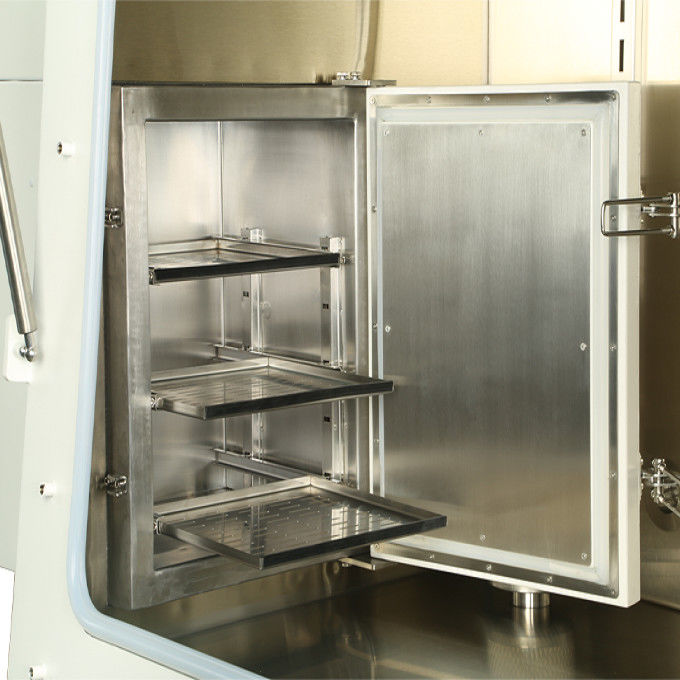

1.13Интеграция холодильника:
Вместимость: 35-40L, -13°C -20°C; встроенная или внешняя;
2Переходный кабинет.
Большая переходная кабина:
2.1Форма: цилиндрическая (304 нержавеющая сталь), соединенная с перчаток, с ручным и автоматическим управлением вытягиванием и пополнением воздуха.
2.2Размер: внутренний диаметр 360 мм, длина большой переходной кабины 600 мм (правая сторона работы), метод открытия газовой пружины, с раздвижной палицей в переходной кабине.
2.3Большая переходная ложка: нержавеющая сталь 230 мм × 595 мм, может свободно перемещаться влево и вправо, и расширенная глубина 361 мм.
2.4. степень вакуума: ≤-0,1MPa (большой переходный резервуар требует вакуума с дисплеем), вакуумный датчик использует немецкий Wika.
Небольшая переходная кабина:
2.5Форма: цилиндрическая (304 нержавеющая сталь), соединенная с перчаток, управляемая ручным клапаном.
2.6. Размеры: внутренний диаметр Ф155mm×320mm, метод зажима одной ручки.
2.7. степень вакуума: ≤-0,1MPa (небольшая переходная кабина требует вакуумного насоса с дисплеем), вакуумный датчик давления немецкий Wika.
3Система управления
3.1Режим: включает в себя функции самодиагностики, отключения, самозапуска, регулирования давления и адаптивных функций.Управление вакуумной камерой принимает LCD дисплейУправляющий блок использует немецкий сенсорный экран SIEMENS, а меню работы можно выбрать: китайский/английский.
3.2Контроль давления: Контроль давления коробки и переходной камеры на определенном заданном значении.
3.3Педаль ноги: может регулировать давление перчаток и облегчать работу.
4Система очистки циркуляции
4.1Умение очистки: вода и кислород < 1 ppm.
4.2Устройство регулировки: посредством регулировки PLC сенсорного типа (нагрев, пылесосывание, очистка, регенерация) весь процесс не требует контроля человека.
4.3Рабочий газ: N2 или Ar (циркуляция газа).
4.5- циркуляционный вентилятор: импортируемый высокоскоростной вентилятор с переменной частотой из Elektror, Германия, пропускная способность 0-80m3/h, микропроцессор, проверенное давлением устройство из нержавеющей стали.
4.6Однослойная колонна очистки: немецкий дезоксигенирующий материал BASF, американский UOP высокоэффективный водопоглощающий материал, включающий 5 кг дезоксигенирующего материала, 60 л дезоксигенирующего материала,5 кг материала для обезвоживания, и 2 кг обезвоживания.
4.7. очистительный клапан: полностью автоматический электропневматический клапан. модульная конструкция.
4.8Фильтр: используйте высокоэффективный фильтр с размером пор 0,3 мкм, соответствующий стандарту HEPA.
5Регенерационная система.
Используется для очистки системы для повторного использования и активации; для регенерации требуется смесь N2/H2 или Ar/H2, в которой на H2 приходится 5-10%.
6. Система отображения
Устройство управления использует немецкий сенсорный экран SIEMENS, меню работы: китайский/английский.
7. Вакуумная система
Автоматическая газоуправляемая электропластировка; вакуумный насос использует вакуумный насос RV12 британского производства Edwards.и может контролироваться отдельно в любое время. (необязательное оборудование)
Конфигурация выбора перчаток и основные технические показатели
1Анализатор воды
1.1Диапазон: 0-1000 ppm.
1.2Ошибка: ± 1% ppm.
1.3Окружающая среда: -10°C - 50°C
1.4Дисплей: Дисплей под управлением PLC.
1.5Особенно для таких пользователей, как производство литийных батарей и металлические органические, он может быть очищен и повторно использован, избегая проблемы сброса после одного загрязнения.
2Анализатор кислорода
2.1Диапазон: 0-1000 ppm.
2.2Ошибка: ± 1% ppm.
2.3Окружающая среда: -10°C - 50°C
2.4Дисплей: Дисплей под управлением PLC.
2.5Использование датчиков ZrO2 позволяет избежать проблемы короткого срока службы топливных элементов и невозможности их подвержения воздействию воздуха.
Вес, габариты и другие параметры одностанционной независимой перчаток
1Чистый вес перчаток (кг): 530 кг.
2Чистые размеры перчаток (мм): длина × ширина × высота = 2300 x 1040 x 1860.
3Общая мощность оборудования: 0,8 кВт.
4Внутренняя розетка обеспечивает мощность в КВт: 2,5 КВт.
