| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | JUSHIEN |
| Сертификация: | CE Certification&GB/T19001-2016 idt ISO9001:2015 Standard |
| Номер модели: | VGB-6-J |
| Количество мин заказа: | 1 |
| Время доставки: | 20-30 дней работы |
| Условия оплаты: | 30% депозита + 70% T/T до отправки, T/T |
| Выделить: | VGB-6-J Инертная газовая перчатка,Интегрированный мономер Инэртный газовый перчаток,Интегрированная мономерная перчатка |
||
|---|---|---|---|

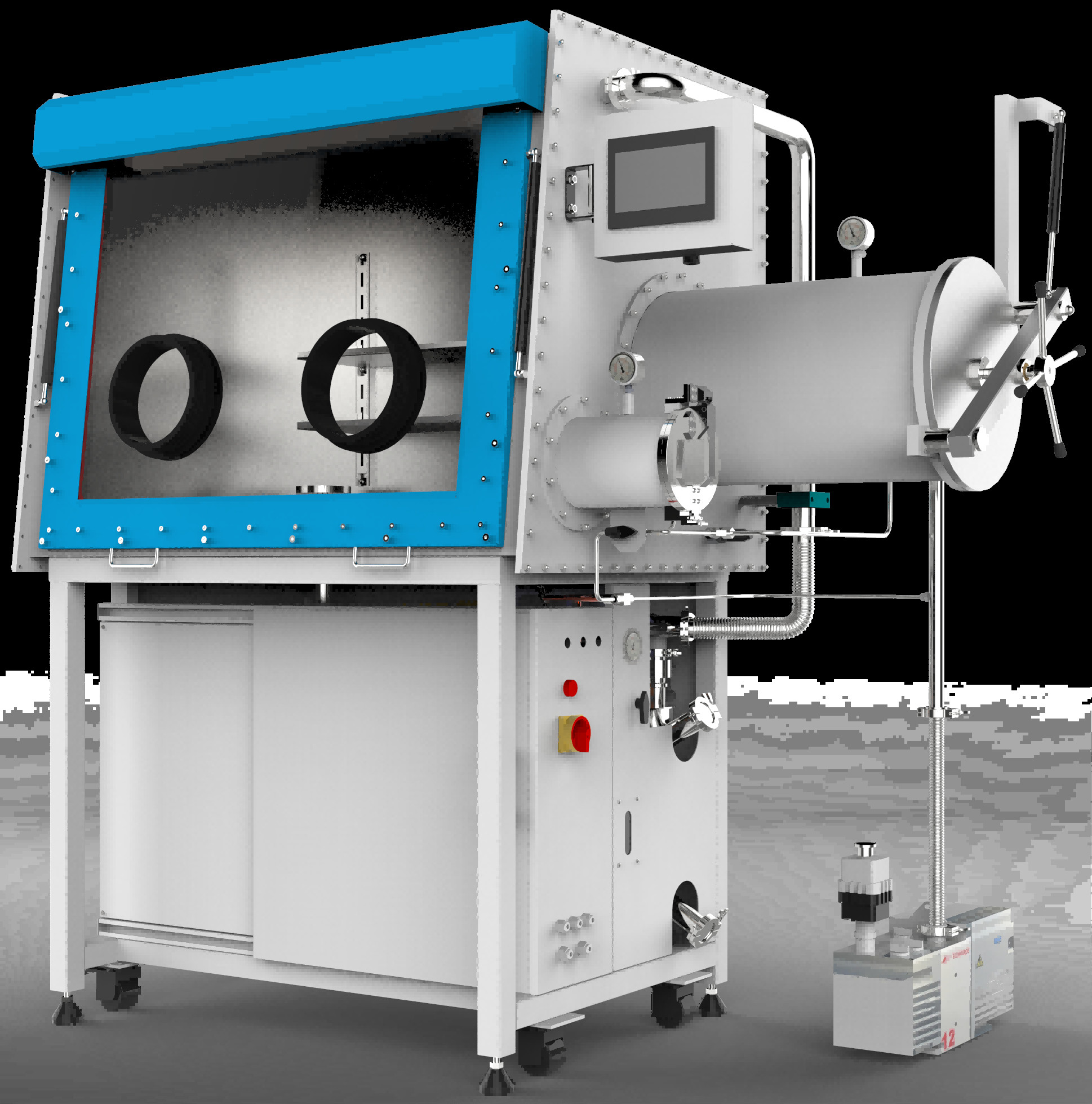

1. Система управления Интернетом вещей в перчаточном ящике. Оборудование перчаточного ящика можно удаленно контролировать, диагностировать, автоматически подавать сигналы тревоги о неисправностях, удаленно ремонтировать в случае неисправностей, а также получать онлайн-помощь через мобильные телефоны или другие мобильные устройства.
2. Управление ПЛК и работа сенсорного экрана: максимально реализуйте искусственный интеллект.
3. Полностью автоматическая система автоматической накачки и пополнения большой переходной камеры: просто управляйте ею с помощью сенсорного экрана.
4. Встроенная система очистки внутри встроенного шкафа управления: уменьшает занимаемое оборудованием пространство, имеет встроенную систему адсорбции растворителей большой емкости 5 кг (индивидуальный проект) и профессиональную колонну очистки воды и кислорода большой емкости. адсорбционная система, которая может быстро очищать эксперименты внутри перчаточного бокса.среда.При стандартных условиях, то есть при температуре воздуха 20°C, давлении одного атмосферного воздуха, относительной влажности 65%, стандартном источнике воздуха 99,999%, индекс воды и кислорода составляет менее 1 ppm.
Структурные особенности
Передняя дверь оснащена открывающимся цельностеклянным окном: оператору чрезвычайно удобно в любой момент вынимать крупные предметы.
Регулируемый встроенный лоток: оператор может регулировать высоту лотка вверх или вниз по мере необходимости.
базовая конфигурация
| имя | Серийный номер | Конфигурация | единица | количество | Производитель/Бренд | Примечание |
|
хозяин
хотеть
соответствовать
Место
|
1 | Кабинет | башня | 1 | нержавеющая сталь 304 толщиной 3 мм. | |
| 2 | Переходная кабина | набор | 1 | нержавеющая сталь 304 | ||
| 3 | Система контроля | набор | 1 | Немецкие электронные устройства SIEMENS, ABB и т. д. | Импортированная сборка | |
| 4 | Система циркуляции (включая систему очистки и регенерации) | набор | 1 | BASF (Германия), очистительные материалы UOP (США), клапаны Boya (Германия) | Импортированная сборка | |
| 5 | система отображения | набор | 1 | СИМЕНС, Германия | оригинал импортный | |
| 6 | Перчатки | пара | 1 | ПИРКАНСША | оригинал импортный | |
| 7 | Конвейерный интерфейс | набор | 1 | |||
| 8 | Манометр | набор | 1 | Вика, Германия | оригинал импортный | |
| 9 | Анализатор воды | башня | 1 | Мичелл, Великобритания | оригинал импортный | |
| 10 | Анализатор кислорода | башня | 1 | Немецкий OEM | оригинал импортный | |
| 11 | Вакуумный насос | башня | 1 | Британский ЭдвардсРВ-12 | оригинал импортный | |
| 12 | Автоматическая очистка | набор | 1 | |||
| 13 | Автоматическая звуковая и световая сигнализация верхнего предела кислорода | набор | 1 | |||
| 14 | Система адсорбции растворителя | набор | 1 | (Индивидуальный проект) | ||
| 15 | Открытие входной двери | набор | 1 | |||
| 16 | Автоматический контроль удаления и пополнения воздуха в большой переходной камере. | набор | 1 | Немецкий клапан Бойя. | Импортированная сборка |
Другие конфигурации
| имя | Серийный номер | Конфигурация | единица | количество | Производитель/Бренд | Примечание |
|
Что
Оставаться
соответствовать
Место
|
1 | Передвижная направляющая переходного бункера | набор | 1 | Тайвань Хивин | |
| 2 | Соединитель воздушной трубы ПУ | набор | 1 | AirTac Тайвань | ||
| 3 | Герметизация силиконовых компонентов | набор | 1 | Одомашненный | ||
| 4 | Фитинги с наконечниками из нержавеющей стали | набор | 1 | Одомашненный | ||
| 5 | Прецизионная стальная труба из нержавеющей стали | набор | 1 | Одомашненный | ||
| 6 | Прецизионная медная трубка | набор | 1 | Одомашненный | ||
| 7 | Гофрированная труба | набор | 1 | Одомашненный | ||
| 8 | Ролики | набор | 1 | Корейский заклинатель Фумы | Импортировать |
1. Коробка
1.1.Размер коробки: длина х ширина х высота = 1220 х 780 х 900 мм.
1.2.Материал: Полностью конструкция из нержавеющей стали (SUS 304), толщина 3 мм.
1.3.Отверстие для перчаток: диаметр 220 мм, изготовлено из твердого алюминиевого сплава, обработано против коррозии.
1.4.Перчатки: американские перчатки PIERCAN, диаметр перчатки 8 дюймов, толщина 0,4 мм, материал бутилкаучук.
1,5.Окно: Рабочая поверхность наклонена и изготовлена из безопасного закаленного стекла толщиной 10 мм.Переднее окно прикреплено специально изготовленным сверхпрочным уплотнительным кольцом и имеет конструкцию открывания передней двери.
1.6.Во время использования можно поддерживать определенное положительное и отрицательное давление (от -12 мбар до 12 мбар).
1.7.Кабинет оснащен энергосберегающими лампами и антибликовыми материалами, которые обеспечивают мягкий свет и предотвращают утомление зрения.
1.8.В коробке предварительно установлена плата подключения питания с несколькими отверстиями (питание: 220 В ± 10 %, 50 Гц ± 10 %).
1.9.Коробка оснащена 4 стандартными интерфейсами KF-40 для удобного доступа к жидкостям, газам, сигналам и т. д.
1.10.В коробке есть два слоя досок для хранения, которые можно регулировать вверх и вниз.
1.11.Кронштейн: на роликах, высота 914мм.Ролики имеют функции выравнивания, перемещения и фиксации.
1.12.Скорость утечки: ≤0,05 об.%/ч.Согласно стандартному документу ISO 10648-2 четко указаны показатели:
Часовая скорость утечки герметичного бокса с контролируемой инертной атмосферой составляет ≤5×.
2. Переходная кабина
Большая переходная кабина:
2.1.Форма: цилиндрическая (нержавеющая сталь 304), соединена с перчаточным ящиком, с автоматическим отбором и контролем пополнения воздуха.
2.2.Размер: диаметр 360 мм, длина 600 мм, большая переходная кабина (правое управление), открывание двери на газовой пружине, с выдвижным лотком внутри переходной кабины.
2.3.Большой поднос переходного отделения: нержавеющая сталь 230 мм × 595 мм, свободно перемещается влево и вправо, увеличенная глубина составляет 361 мм.
2.4.Степень вакуума: ≤-0,1 МПа (для большого переходного резервуара требуется вакуум с дисплеем), для вакуумметра используется немецкая компания Wika.
Малая переходная кабина:
2.5.Форма: цилиндрическая (нержавеющая сталь 304), соединена с перчаточным ящиком, управляется ручным клапаном.
2.6.Размеры: Ф150×300 мм, метод крепления с одной ручкой.
2.7.Степень вакуума: ≤-0,1МПа (малая переходная кабина требует вакуумной откачки с дисплеем), вакуумметр - немецкая Wika.
3. Система управления
3.1.Режим: включая самодиагностику, функции автоматического запуска при выключении питания, контроль давления и адаптивные функции.Автоматическое управление, управление циклом, защита паролем, управление вакуумной камерой используют ЖК-дисплей.Блок управления оснащен сенсорным экраном ПЛК SIEMENS на немецком языке, а рабочее меню можно выбрать: китайский/английский.
3.2.Контроль давления: Контролируйте давление коробки и переходной камеры на определенном заданном значении.
3.3.Ножная педаль: может контролировать давление в перчаточном ящике и облегчать работу.
4. Система очистки циркуляции
4.1.Производительность очистки: вода и кислород <1 ppm.
4.2.Устройство регулировки: благодаря сенсорной регулировке ПЛК (нагрев, вакуумирование, очистка, регенерация) весь процесс не требует контроля со стороны человека.
4.3.Рабочий газ: N2 или Ar (циркуляция газа).
4.5.Циркуляционный вентилятор: импортный высокоскоростной вентилятор с регулируемой частотой производства Elektror, Германия, расход 0-80 м3/ч, устройство из нержавеющей стали с микропроцессорным управлением, проверенное под давлением.
4.6.Одна колонна очистки: немецкий материал для деоксигенации BASF, американский высокоэффективный водопоглощающий материал UOP, включая 5 кг материала для деоксигенации, 60 л материала для деоксигенации, 5 кг материала для дегидратации и 2 кг материала для дегидратации.
4.7.Клапан очистки: Полностью автоматический электропневматический клапан.Модульная конструкция.
4.8.Фильтр: используйте высокоэффективный фильтр с размером пор 0,3 микрона, соответствующий стандарту HEPA.
5. Система регенерации
Используется для очистки системы для повторного использования и активации;для регенерации требуется смесь N2/H2 или Ar/H2, в которой H2 составляет 5-10%.
6. Система отображения
Блок управления оснащен сенсорным экраном ПЛК SIEMENS на немецком языке, рабочее меню: китайский/английский.
7. Вакуумная система
Автоматический газоуправляемый гальванический стол;В вакуумном насосе используется вакуумный насос British Edwards RV12.Переходную камеру можно пылесосить отдельно и управлять ею отдельно в любое время.(Необязательный элемент)
Конфигурация выбора перчаточного ящика и основные технические показатели
1. Анализатор воды
1.1.Диапазон: 0–1000 частей на миллион.
1.2.Ошибка: ±1% ppm.
1.3.Окружающая среда: -10 ℃ - 50 ℃
1.4.Дисплей: дисплей, управляемый ПЛК.
1,5.Специально для таких пользователей, как производители литиевых батарей и органических металлов, его можно очищать и использовать повторно, избегая проблемы утилизации после одного загрязнения.
2. Анализатор кислорода
2.1.Диапазон: 0–1000 частей на миллион.
2.2.Ошибка: ±1% ppm.
2.3.Окружающая среда: -10 ℃ - 50 ℃
2.4.Дисплей: дисплей, управляемый ПЛК.
2.5.Использование датчиков ZrO2 позволяет избежать проблемы короткого срока службы топливных элементов и невозможности их воздействия на воздух.
3. Система адсорбции растворителя.
3.1.Влияние агентов на колонну очистки.Байпасная система интегрирована в систему перчаточного бокса для эффективного удаления растворителя, испаряющегося из системы.Средами в основном являются высококачественный и эффективный активированный уголь и активированный оксид алюминия.
3.2.Объем и вес картриджа с активированным углем, кг: 14,9 л/5 кг.
1. Вес нетто перчаточного ящика (кг): 555 кг.
2. Размеры перчаточного ящика (мм): длина × ширина × высота = 2000 x 860 x 1860.
3. Суммарная мощность оборудования: 0,8 кВт.
4. Внутренняя розетка обеспечивает мощность, кВт: 2,5 кВт.
